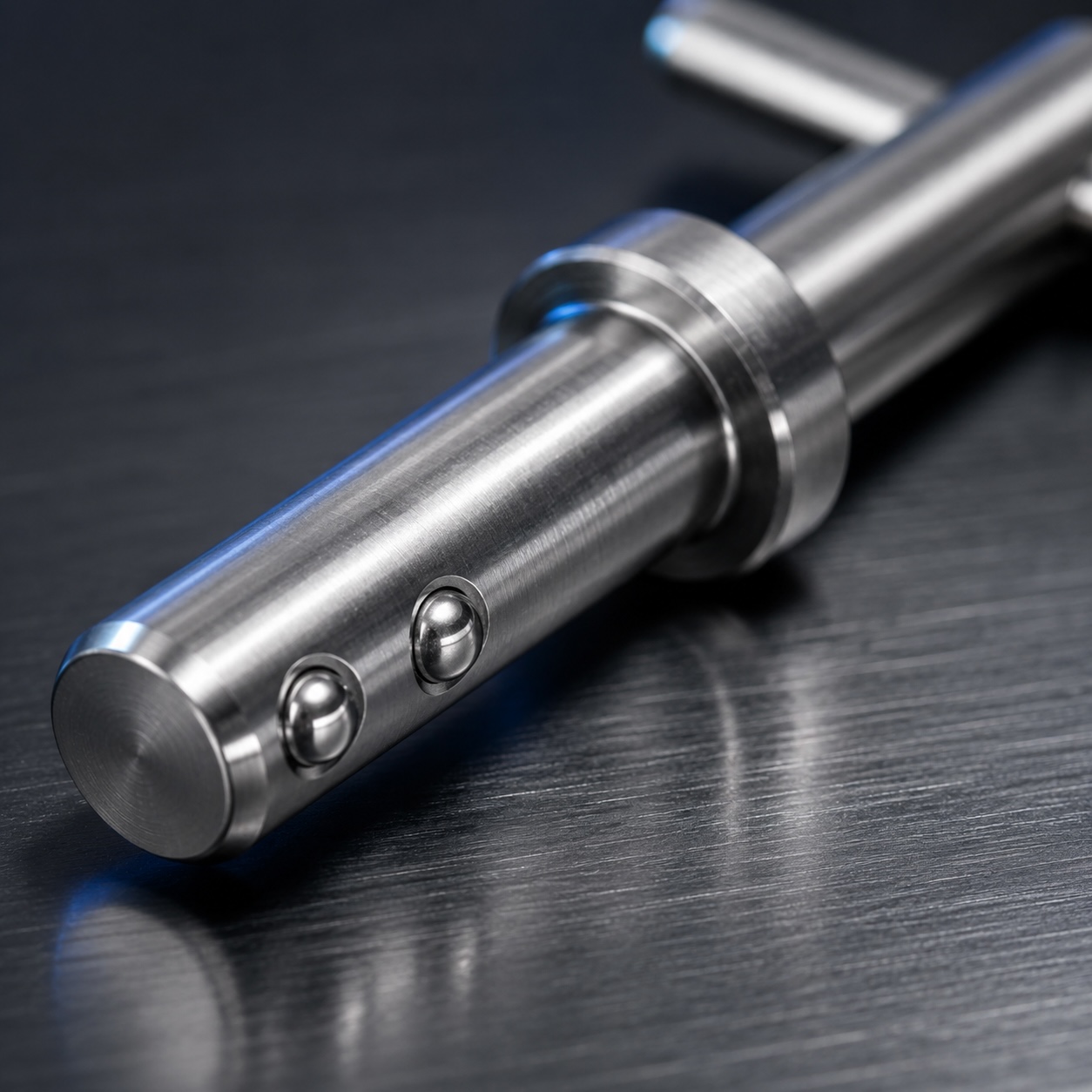

Poignée en T
La configuration la plus courante : prise en main franche et manœuvre rapide au pouce.
Un nouveau regard sur l'industrie
Un nouveau regard sur l'industrie
Enfoncer, relâcher : c'est verrouillé. La broche à bille assemble, positionne et sécurise en une seconde, sans aucun outil. Rapide, imperdable et réutilisable, elle équipe les gabarits, montages et équipements de l'aéronautique, de la défense et du ferroviaire. EPCI Engineering conçoit et fournit des broches à billes standards et sur mesure pour les secteurs les plus exigeants.
La broche à bille — aussi appelée goupille d'arrêt autobloquante, axe de verrouillage à bille ou quick release pin — est un axe amovible qui se verrouille grâce à une ou deux billes escamotables logées à son extrémité. D'un seul geste, on l'insère ou on la retire ; une fois relâchée, elle reste solidaire de l'assemblage. C'est l'une des solutions de fixation rapide les plus répandues dès qu'un montage doit être démonté souvent, vite et sans outil.
Le mécanisme d'une broche à bille est aussi simple qu'ingénieux. Le corps cylindrique loge un poussoir et un ressort ; à son extrémité, une ou deux billes peuvent sortir ou rentrer selon la position du poussoir. Au repos, le ressort pousse les billes vers l'extérieur : elles dépassent du diamètre de l'axe et empêchent tout retrait — c'est la position verrouillée. Lorsqu'on appuie sur le bouton, les billes se rétractent à l'intérieur du corps, libérant l'axe qui traverse alors librement les perçages alignés. On relâche, les billes ressortent, l'ensemble est bloqué. Ce fonctionnement dit « double effet » explique la rapidité caractéristique du produit : un appui, un geste, sans clé ni goupille annexe à manipuler.
Comparée à une goupille fendue ou à une cheville traditionnelle, la broche à bille change la donne en maintenance. La goupille fendue s'ouvre à la pince, se déforme et finit à la poubelle ; elle laisse traîner des débris potentiels (FOD, Foreign Object Debris), un risque critique en aéronautique. La broche à bille, elle, se manœuvre à la main, se réutilise indéfiniment et reste captive de l'assemblage. Sur un montage démonté quotidiennement — gabarit, protecteur de machine, équipement au sol — le gain de temps est immédiat et la répétabilité totale. C'est cette combinaison de vitesse, de sécurité et de réutilisabilité qui a imposé l'axe de verrouillage à bille dans les secteurs les plus exigeants.
Cette efficacité n'a rien d'anecdotique : la broche à bille est devenue un standard industriel mondial, décliné en d'innombrables diamètres, longueurs et poignées. Cette maturité garantit des composants éprouvés, disponibles et documentés, tout en laissant place à des versions spéciales quand l'application l'impose.
Sur le plan mécanique, il faut distinguer la fonction de rétention — assurée par les billes, qui empêchent le retrait axial — et la fonction de reprise d'effort — assurée par le corps de l'axe, qui travaille en cisaillement. On dimensionne donc le diamètre selon la charge, et le système de billes selon le maintien recherché. Bien comprise, cette distinction évite l'erreur classique qui consiste à choisir un axe trop fin pour l'effort réellement transmis.
On retrouve l'axe de verrouillage à bille bien au-delà de la simple liaison mécanique : verrouillage de protecteurs de machine, réglage rapide de butées et de guides, assemblage d'outillages et de gabarits, blocage d'accessoires sur les équipements au sol en aéronautique, ou montages d'essai en bureau d'études. Partout où l'on doit assembler puis séparer sans outil, elle remplace avantageusement vis et goupilles, tout en fiabilisant chaque remontage.
À retenir : là où une goupille classique impose un outil et un consommable à chaque intervention, la goupille d'arrêt autobloquante s'ouvre en une seconde, se réutilise et ne laisse aucun débris — un atout décisif sur les équipements sensibles.
Sous la même idée de verrouillage instantané, plusieurs familles au mécanisme différent : le bon choix dépend de la géométrie de l'assemblage et de l'effort à reprendre.
| Type | Verrouillage | Manœuvre | Usage type |
|---|---|---|---|
| Broche à bille (double effet) | Billes escamotables au bout de l'axe | Bouton poussoir | Assemblage / démontage rapide, gabarits |
| Goupille d'arrêt autobloquante | Bille latérale sous ressort | Traction / poussée | Maintien d'axe, sécurité |
| Axe de chape auto-bloquant (slic pin) | Ressort implanté auto-verrouillant | Sans goupille fendue | Chapes, biellettes, articulations |
| Broche de positionnement à bille | Bille de rappel | Insertion précise | Centrage, indexation de montages |
Pour un assemblage traversant que l'on ouvre et referme souvent, la broche à bille à double effet reste la référence : on l'insère et on la retire d'un simple appui. Lorsqu'il s'agit seulement de retenir un axe déjà en place, une goupille d'arrêt autobloquante à bille latérale suffit et se montre plus compacte. Pour une articulation de type chape ou biellette, l'axe de chape auto-bloquant — le fameux slic pin — remplace avantageusement l'axe traditionnel et sa goupille fendue par un verrouillage à ressort intégré, imperdable. Enfin, quand la fonction dominante est la précision de mise en place, la broche de positionnement à bille assure le centrage et l'indexation d'un montage. Rien n'interdit de combiner plusieurs types sur un même équipement : à chaque liaison sa solution de verrouillage rapide.
Un point mérite attention : le choix entre simple et double effet. Une version à double effet se déverrouille par appui sur le bouton et se retire aussi facilement qu'on l'a posée ; c'est le choix des montages ouverts fréquemment. Une version à simple effet, plus économique, se pose sans peine mais demande un effort de traction plus franc au retrait : elle convient aux liaisons rarement démontées. Le second critère décisif reste l'imperdabilité, souvent obtenue par un câble ou une chaînette de retenue solidaire de la poignée.
Enfin, pour les applications soumises à des chocs ou des vibrations, on privilégie une broche à billes renforcée et un ressort adapté : le maintien doit rester franc même après des milliers de cycles. En aéronautique et en défense, cette endurance fait partie des critères de qualification, au même titre que l'effort de cisaillement repris par l'axe.
Standards ou personnalisables, nos axes de verrouillage à bille couvrent la quasi-totalité des besoins de fixation rapide.
La configuration la plus courante : prise en main franche et manœuvre rapide au pouce.

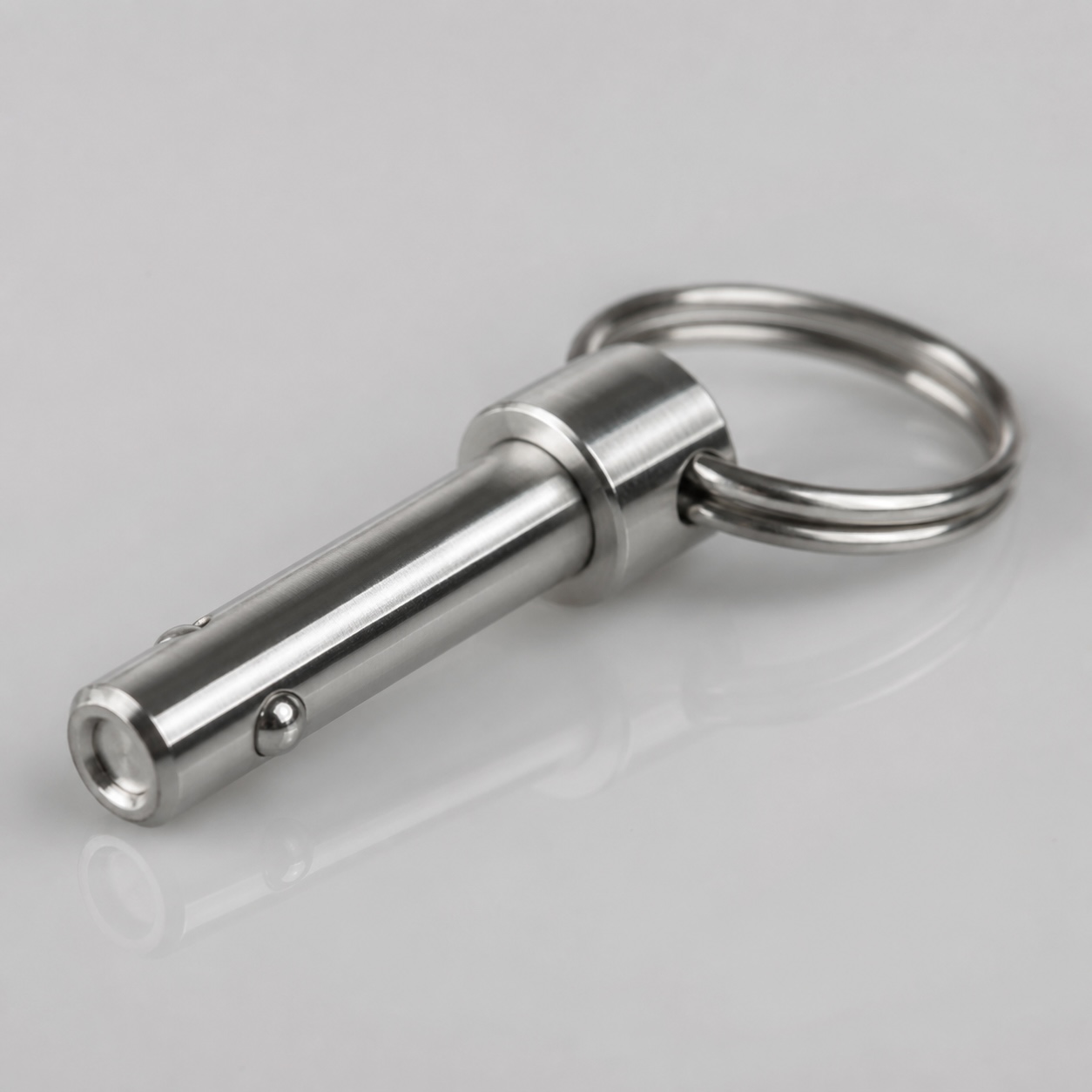

Pour les milieux humides, extérieurs ou marins, avec une excellente tenue à la corrosion.

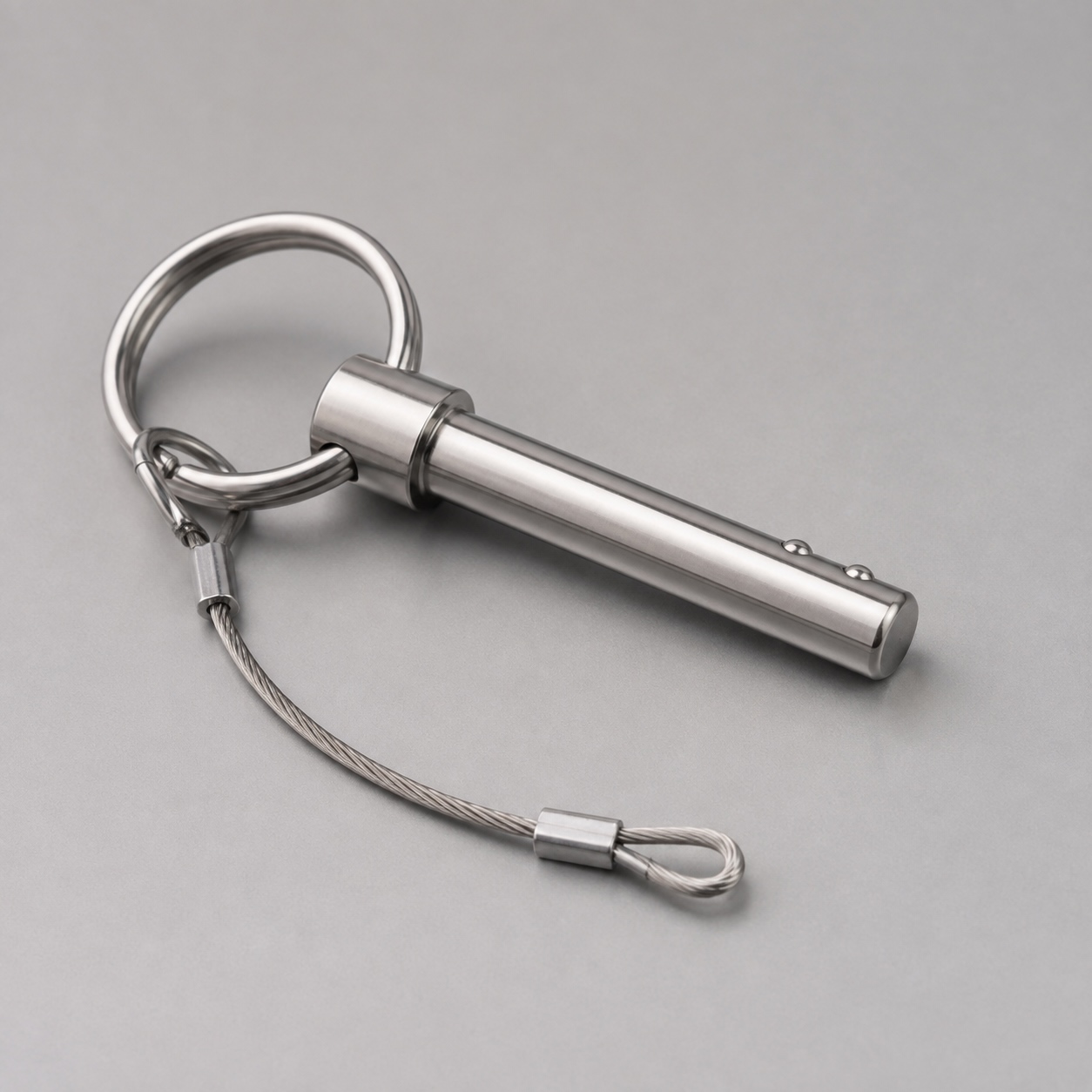

Anneau de préhension pour un retrait facile, avec possibilité de câble de retenue.

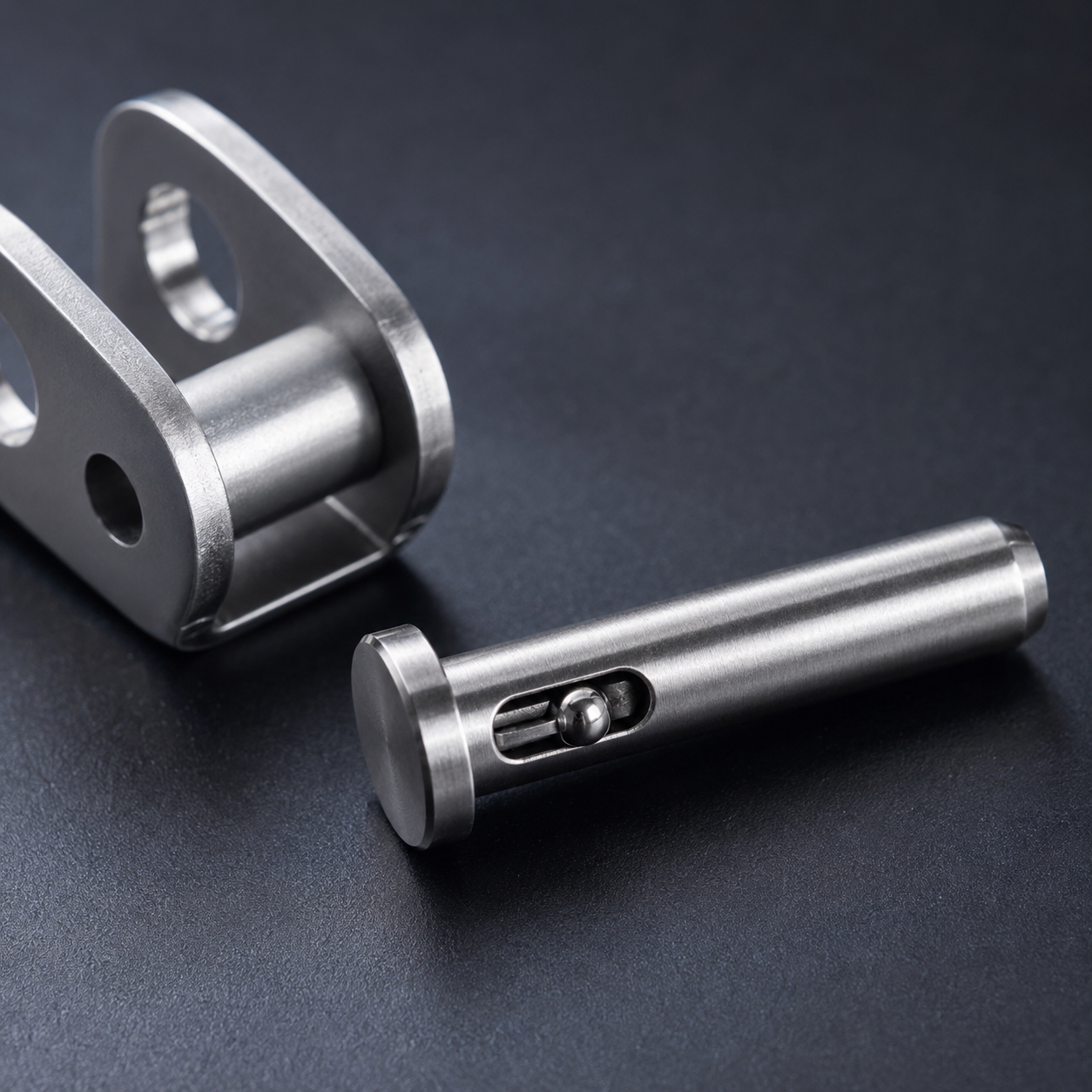

Verrouillage à ressort intégré pour chapes et articulations, sans goupille fendue.
Au-delà de la poignée, chaque axe se décline selon de nombreux paramètres : diamètre et longueur utile (la cote de serrage entre billes et appui), simple ou double effet, matière, et accessoires de sécurité comme le câble de retenue qui évite de perdre l'axe une fois retiré. Cette combinatoire permet d'obtenir la référence exacte pour votre liaison — et lorsque le catalogue n'y suffit pas, nous développons la variante manquante.
Cette modularité distingue un véritable fournisseur d'un simple revendeur : partir d'un besoin précis — un diamètre, une longueur utile, une poignée, une matière — et remonter jusqu'à la référence exacte, standard ou spéciale, sans imposer de compromis au client.
Également disponibles : broches à poignée en L, à bouton champignon et goupilles béta. Voir toutes les fixations rapides
Choisir une broche à bille, c'est faire coïncider une géométrie, un effort et un environnement. Sept critères structurent la décision.
Le diamètre reprend l'effort ; la longueur utile doit correspondre à l'épaisseur totale à traverser.
Simple ou double cisaillement selon la liaison : c'est lui qui dimensionne le diamètre.
En T, en L, à anneau ou à bouton, selon l'ergonomie et l'encombrement disponibles.
Double effet pour un axe traversant que l'on retire ; simple effet pour un simple maintien.
Inox pour les milieux agressifs, acier traité pour les hautes charges : à arbitrer selon l'usage.
Température, vibrations et poussière peuvent imposer un ressort et des billes adaptés.
Câble ou chaînette de retenue pour éviter la perte de l'axe une fois déverrouillé.
Comme pour toute fixation, mieux vaut partir de l'usage réel que du catalogue : fréquence de démontage, effort repris, environnement et exigence de sécurité déterminent la bonne référence. Une erreur courante consiste à négliger la longueur utile — trop courte, la broche ne verrouille pas ; trop longue, elle laisse du jeu. Nos ingénieurs réalisent cet arbitrage avec vous, plan à l'appui, et valident l'imperdabilité lorsque l'application l'exige.
Il faut enfin raisonner en coût global plutôt qu'en prix unitaire. Un axe de verrouillage à bille correctement choisi réduit le temps de montage et de démontage, supprime les consommables et évite les pertes de composants : sur la durée de vie d'un équipement, ces économies dépassent largement l'écart de prix à l'achat. C'est particulièrement vrai pour les gabarits et outillages manipulés plusieurs fois par jour, où chaque seconde gagnée se multiplie par le nombre de cycles réalisés sur toute la vie de l'outillage.
La matière se choisit d'abord selon l'environnement et l'effort : corrosion, charge, masse et température. Un même modèle peut ainsi exister en plusieurs nuances, sans changer de fonction. Voici les familles les plus utilisées pour les goupilles à billes.
Bon compromis corrosion / usinage pour la majorité des applications.
Tenue renforcée aux milieux marins et agressifs.
Haute résistance mécanique pour les charges élevées.
Robuste et économique pour les environnements maîtrisés.
Les billes et le ressort suivent la même logique : inox pour la corrosion, aciers à ressort traités pour l'endurance. En aéronautique, la masse oriente vers des nuances légères ; dans l'énergie et le maritime, l'inox 316 s'impose. À chaque contexte correspond donc une version optimale de l'axe de verrouillage à bille, éventuellement complétée d'un traitement de surface.
Les finitions complètent le tableau : passivation de l'inox, traitements anticorrosion ou marquage d'identification. Elles renforcent la tenue à l'environnement et facilitent la traçabilité des références sur les parcs d'outillage, sans modifier la géométrie de l'axe.
Parce que les contraintes changent d'un domaine à l'autre, l'axe de verrouillage à bille se décline secteur par secteur, selon les référentiels de chacun.
De la pièce unitaire au grand volume, la logique reste la même : le bon axe, qualifié pour son usage réel.
Équipements au sol (GSE), gabarits d'assemblage et montages à changement rapide, avec exigence d'imperdabilité et d'absence totale de FOD.
Découvrir →Montage et démontage rapides d'équipements sur le terrain, en environnement sévère.
Découvrir →Protecteurs, trappes et accessoires démontables, avec tenue aux vibrations et au comportement au feu.
Découvrir →Réglages et accessoires d'équipements nécessitant un démontage sans outil et hygiénique.
Découvrir →Fixations démontables exposées à la corrosion et aux intempéries.
Découvrir →Protecteurs de machines, gabarits et montages d'usinage à changement rapide.
Découvrir →Depuis plus de 30 ans, EPCI accompagne les industriels sur leurs solutions de fixation, avec un bureau d'études intégré et l'expérience des environnements les plus contraignants.
Chaque référence est validée pour son usage réel : effort, environnement et cycle de démontage. Un verrouillage fiable dans le temps, pas seulement au premier montage.
C'est la différence entre un composant qui traverse la vie de l'équipement et un composant qu'on remplace.
Une large gamme catalogue pour répondre vite, et un bureau d'études pour la variante manquante. 40 % des produits EPCI sont customisés ou nouveaux.
La référence spéciale n'est pas l'exception, c'est notre quotidien.
Définition, prototypage, qualification puis production : un accompagnement complet, avec un interlocuteur unique.
Du premier échange à la livraison série.
40 % des produits EPCI sont customisés ou nouveaux. Diamètre spécial, longueur utile particulière, matière, effort de rétention ou câble de retenue : lorsque le catalogue atteint ses limites, nos équipes conçoivent l'axe de verrouillage à bille adapté à votre liaison et vous accompagnent de la conception à la série. Le développement d'une pièce spécifique fait partie intégrante de notre métier.
Chaque développement s'appuie sur notre expérience des secteurs exigeants et sur un dialogue étroit avec votre bureau d'études, pour aboutir à un axe réellement optimal — ni surdimensionné, ni fragile. Le résultat : un axe de verrouillage à bille qui tient ses promesses en service, cycle après cycle, dans l'environnement précis de votre application.
Les produits customisés d'aujourd'hui sont les standards de demain.
Décrivez-nous votre liaison — diamètre, épaisseur à traverser, environnement — et nous revenons vers vous avec la référence adaptée ou une proposition sur mesure.
