D'un simple quart de tour, un panneau se verrouille ou se libère. Rapide à manœuvrer, imperdable et fiable sous vibrations, le loquet quart de tour est le composant de référence pour l'accès technique des équipements industriels. EPCI Engineering conçoit et fournit des loquets quart de tour standards et sur mesure pour l'aéronautique, la défense, le ferroviaire, le médical et l'énergie.
Le verrou quart de tour — aussi appelé fixation 1/4 de tour ou verrou quart de tour — est un système de verrouillage à came actionné par une rotation de 90°. Derrière son apparente simplicité se cache un composant d'ingénierie précis, dont le choix conditionne la sécurité, l'étanchéité et la durée de vie d'un panneau d'accès. C'est aujourd'hui l'une des solutions de fixation rapide les plus répandues dans l'industrie, précisément parce qu'elle réconcilie deux exigences souvent contradictoires : la rapidité d'accès et la tenue mécanique.
Un loquet quart de tour se compose de trois éléments indissociables. Le corps est fixé sur le panneau mobile — par écrou, clip, encliquetage, vis ou rivet. La came, une lame métallique solidaire de l'axe, pivote derrière le cadre fixe ou vient s'engager dans un réceptacle. Enfin, la tête d'actionnement reçoit le geste de l'opérateur, à la main ou à l'outil. Lorsqu'on applique une rotation d'un quart de tour, la came passe de la position « libre », alignée avec l'ouverture, à la position « verrouillée », en travers du cadre. Sur de nombreux modèles, un ressort ou une détente positive maintient la came en place et confirme le verrouillage. Ce fonctionnement explique la rapidité caractéristique du loquet : un seul geste, à une main, sans pièce mobile à manipuler séparément.
Comparé à une visserie traditionnelle, le fixation 1/4 de tour transforme l'ergonomie de la maintenance. Ouvrir un panneau vissé suppose un outil, du temps, et le risque de perdre une vis à l'intérieur de la machine — un défaut critique en aéronautique, où toute pièce égarée (FOD, Foreign Object Debris) peut endommager un système. Le loquet quart de tour supprime ces contraintes : il s'ouvre et se referme en une fraction de seconde, reste solidaire du panneau (fixation imperdable) et se manœuvre souvent sans outil. Sur un capot ouvert plusieurs fois par semaine, le gain de temps cumulé devient considérable, et la répétabilité du serrage garantit une fermeture toujours identique. C'est cette combinaison de vitesse, de sécurité et de fiabilité qui a imposé le quart de tour dans les secteurs les plus exigeants.
Cette efficacité n'est pas nouvelle : le principe du verrouillage par quart de tour s'est imposé dès les débuts de l'aéronautique, avant de se diffuser dans l'ensemble de l'industrie. Aujourd'hui, le loquet quart de tour est un standard mondial décliné en des milliers de variantes. Cette maturité est un atout : elle garantit des composants éprouvés, disponibles et documentés, tout en laissant la place à des versions spéciales lorsque l'application l'exige.
À retenir : sur un panneau ouvert régulièrement, le loquet quart de tour divise le temps d'ouverture par cinq à dix, reste solidaire du panneau et supprime le risque de perte de visserie — là où le vissage coûte du temps à chaque intervention.
C'est un gain concret répété sur toute la durée d'exploitation.Sous une même appellation, plusieurs familles au comportement très différent : le bon choix se joue sur la fonction dominante — maintien, étanchéité, rattrapage de jeu ou vitesse d'accès.
| Version | Principe | Étanchéité | Vibrations | Usage type |
|---|---|---|---|---|
| À came | La came bloque le panneau derrière le cadre | — | Bonne | Coffrets, armoires |
| Came ajustable | Rattrape les tolérances d'épaisseur de panneau | — | Bonne | Panneaux d'épaisseur variable |
| À compression | Un effort axial plaque le panneau sur son joint | Élevée | Très bonne | Étanchéité, forte vibration |
| À claquer | Fermeture par pression, éjection à l'ouverture | — | Bonne | Accès très fréquents |
Le loquet quart de tour à came reste la solution la plus courante : il maintient fermement un panneau sur les coffrets, armoires et baies techniques. Dès que l'épaisseur du support varie ou n'est pas parfaitement maîtrisée, la version à came ajustable évite de multiplier les références en s'adaptant à plusieurs épaisseurs de serrage. Le loquet quart de tour à compression franchit un cap supplémentaire : en fin de course, une rampe génère un effort axial qui plaque le panneau contre son joint. On obtient alors une véritable étanchéité (indice IP) et une tenue aux vibrations supérieure, indispensables sur les équipements embarqués et les carénages soumis aux sollicitations. Enfin, le modèle à claquer privilégie la vitesse pure : une simple pression ferme le panneau et l'ouverture éjecte le loquet, idéal pour les accès très fréquents. Le choix découle donc directement de votre contrainte prioritaire — et rien n'interdit de combiner plusieurs types de loquet quart de tour sur un même équipement, selon les zones à sécuriser.
Un mot sur l'étanchéité, souvent sous-estimée : seule la version à compression, associée à un joint, permet d'atteindre un indice de protection IP élevé. Sur un coffret exposé à la poussière, aux projections ou au nettoyage haute pression, c'est elle qu'il faut retenir. À l'inverse, pour un simple panneau intérieur ouvert quotidiennement, un loquet quart de tour à claquer sera plus pertinent qu'un modèle à compression, plus lent à manœuvrer.
Standards ou personnalisables, nos loquets quart de tour couvrent la quasi-totalité des besoins d'accès technique.

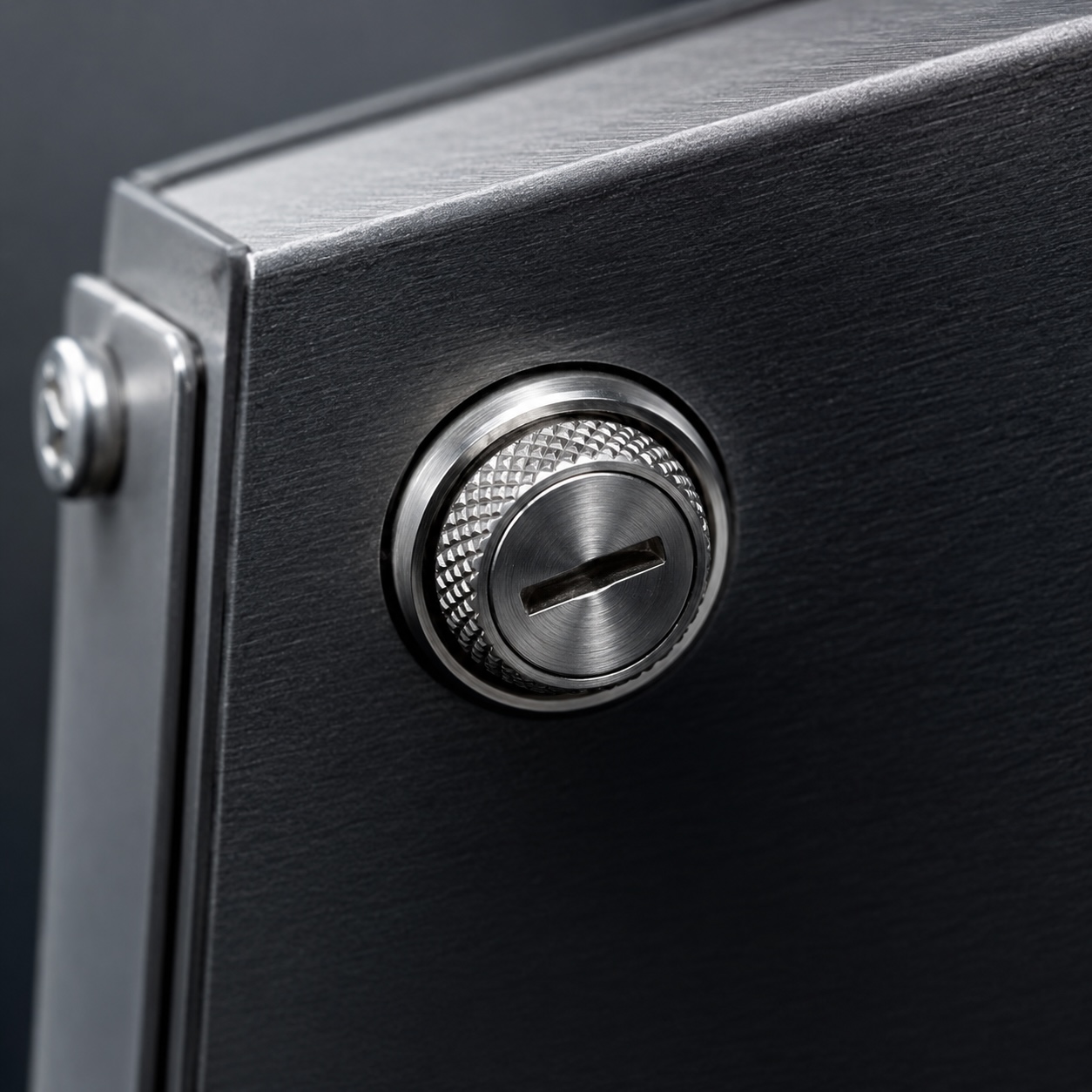

Rattrape les tolérances d'épaisseur de panneau, idéal quand les cotes varient.

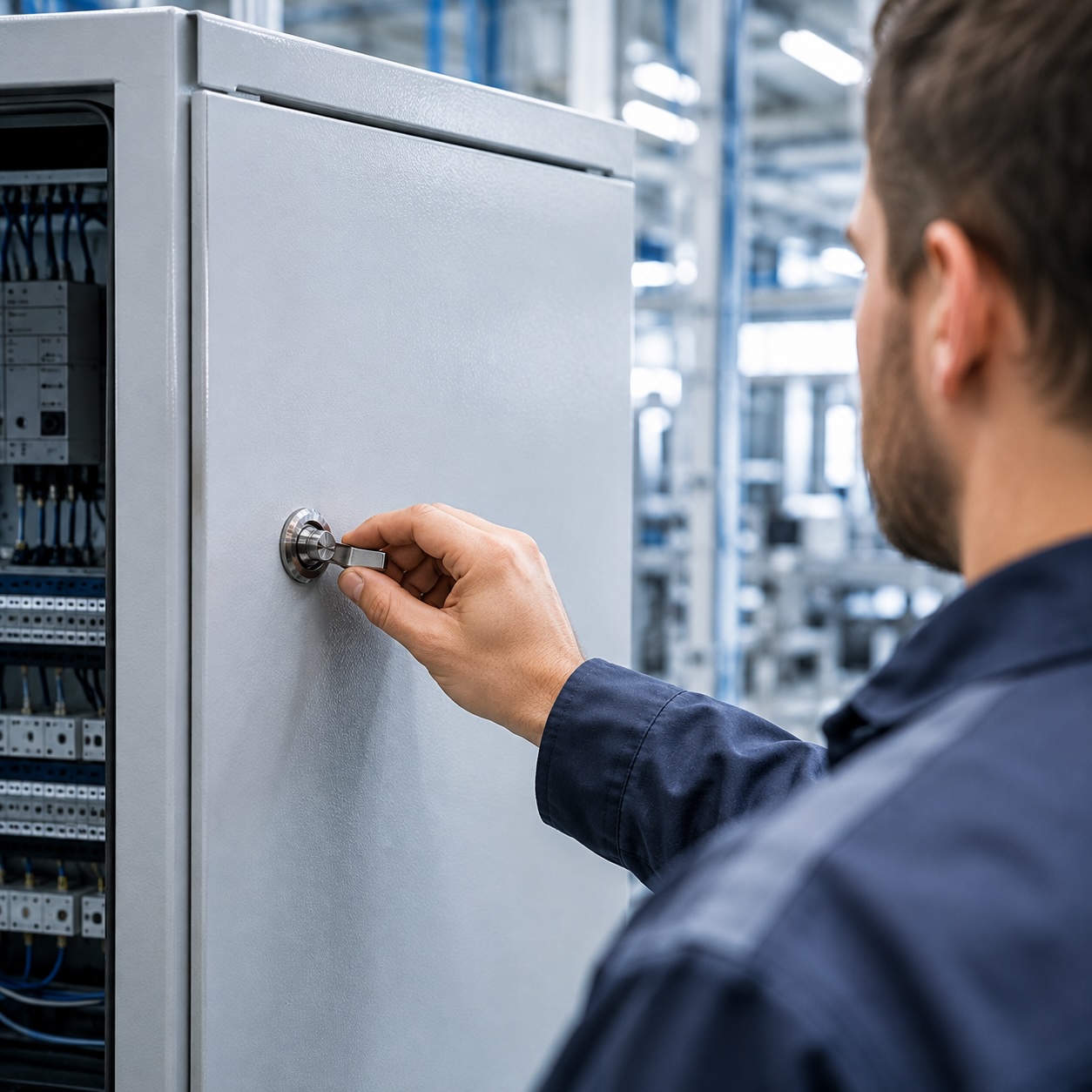

Effort de serrage axial pour l'étanchéité et la tenue aux vibrations élevées.

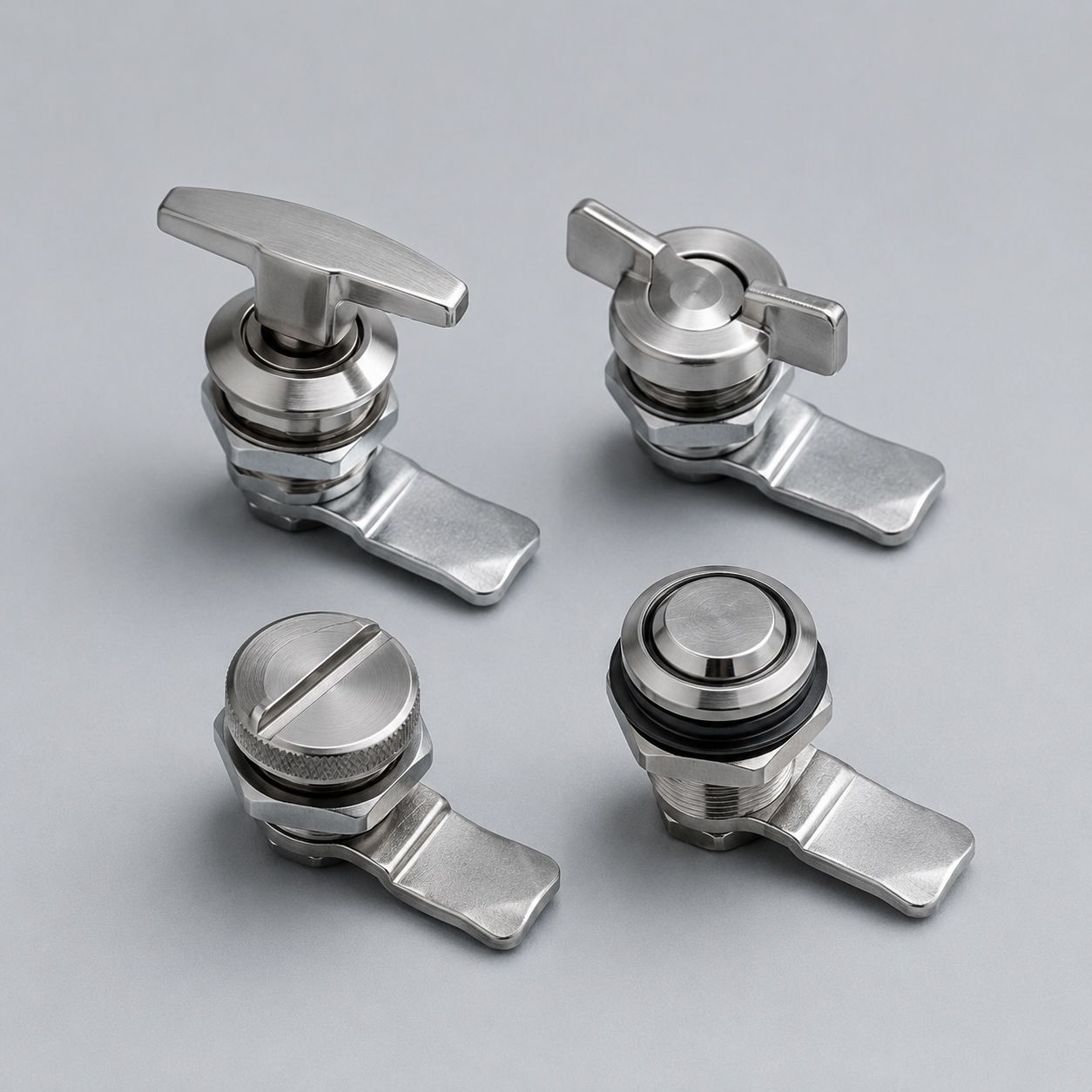

Fermeture par simple pression et ouverture rapide, pour les accès fréquents.

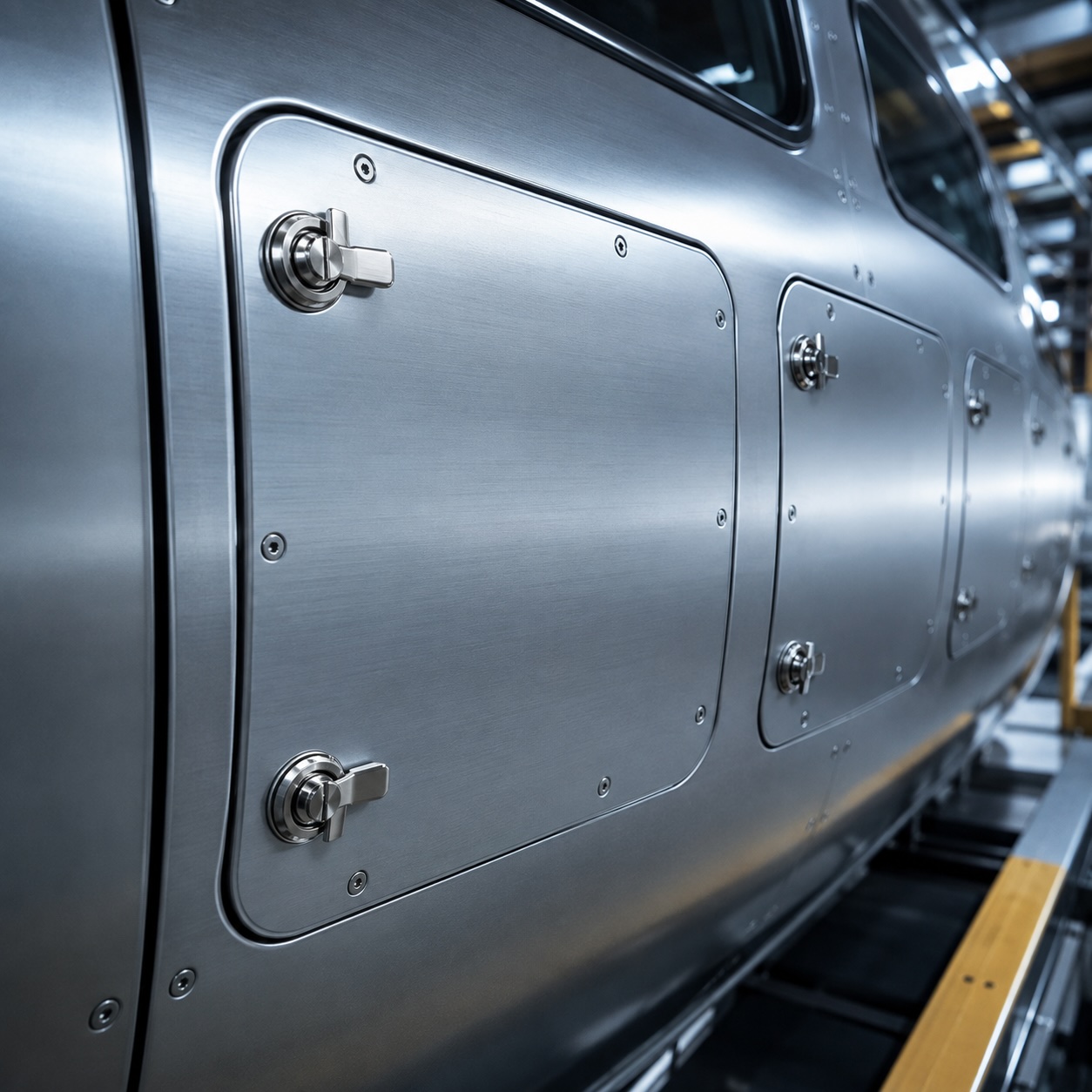

Accès restreint sans clé, pour les zones à protéger.
Au-delà de sa fonction, chaque fixation quart de tour se décline en de nombreuses options qui en font un composant véritablement modulaire. L'empreinte de tête peut être fendue, carrée, triangulaire ou hexagonale pour un actionnement à l'outil ; la poignée en T, en étoile, escamotable ou cadenassable pour une manœuvre à la main. Le type de fixation (écrou, clip, encliquetage, vissage ou rivetage), la matière et la longueur de came complètent la configuration. Cette combinatoire permet d'obtenir la référence exacte pour votre panneau — et lorsque le catalogue n'y suffit pas, nous développons la variante manquante.
Cette modularité distingue un véritable fournisseur d'un simple distributeur : pouvoir partir d'un besoin précis et remonter jusqu'à la référence exacte — standard ou spéciale — sans imposer de compromis au client.
Également disponibles : serrures quart de tour à clé plate et versions à compression 6 positions. Voir toute la gamme de loquets
Choisir un loquet quart de tour, c'est arbitrer entre plusieurs contraintes rarement compatibles à 100 %. Sept critères structurent la décision.
Quart de tour simple, came ajustable, compression (étanchéité) ou à claquer (accès rapide) : la fonction dominante oriente tout le reste.
Elle détermine la longueur et la forme de came ; une came ajustable sécurise les cas où la cote n'est pas figée.
Libre, à empreinte outil, à clé, à code ou cadenassable : selon qui doit pouvoir ouvrir le panneau.
Poussière, projections, indice IP visé : une version à compression avec joint devient alors nécessaire.
Critère dimensionnant en aéronautique et ferroviaire : privilégier la compression ou une détente positive.
Arbitrage entre masse, corrosion, tenue au feu et contraintes électromagnétiques selon l'application.
Écrou, clip, encliquetable, à visser ou à riveter, selon la préparation de panneau réalisable.
En cas de doute, mieux vaut partir de l'environnement réel d'utilisation plutôt que du catalogue : c'est lui qui impose la matière, l'étanchéité et la tenue aux vibrations du loquet quart de tour. Une erreur fréquente consiste à sous-estimer les vibrations ou le cycle d'ouverture réel du panneau : un composant bien choisi dure des années, un composant inadapté se desserre ou s'use prématurément. Nos ingénieurs réalisent cet arbitrage avec vous, plan et cahier des charges à l'appui.
Enfin, il faut raisonner en coût global plutôt qu'en prix unitaire. Un verrou quart de tour légèrement plus cher mais parfaitement adapté réduit le temps de maintenance, évite les remplacements prématurés et sécurise l'exploitation. Sur la durée de vie d'un équipement, c'est ce calcul qui compte, bien plus que l'écart de prix à l'achat.
La matière d'un loquet quart de tour se choisit d'abord en fonction de l'environnement : corrosion, masse embarquée, comportement au feu et éventuelles contraintes électromagnétiques. Un même modèle peut ainsi exister en plusieurs versions, sans changer de fonction. Voici les quatre grandes familles de matériaux et leurs domaines de prédilection.
Robuste et économique, pour les environnements maîtrisés.
Belle définition de forme et finitions soignées pour têtes et poignées.
Résistance à la corrosion : milieux humides, extérieurs, énergie, marin.
Allègement et isolation, appréciés en aéronautique et médical.
Le comportement au feu, en particulier, est une contrainte forte en ferroviaire, où la norme EN 45545 encadre les matériaux embarqués. En aéronautique, c'est la masse qui prime, ce qui favorise les alliages légers et les composites. Dans l'énergie et les environnements extérieurs, l'inox s'impose pour sa résistance à la corrosion. À chaque contexte correspond donc une version optimale du loquet quart de tour.
Au-delà de la matière brute, les traitements et finitions jouent aussi leur rôle : passivation de l'inox, revêtements anticorrosion, marquage ou teinte spécifique. Ils accordent l'aspect du loquet à l'équipement et renforcent sa résistance à l'environnement sans modifier sa géométrie.
Parce que les contraintes changent radicalement d'un domaine à l'autre, le fixation 1/4 de tour se décline secteur par secteur, selon les référentiels normatifs de chacun.
De la pièce unitaire au grand volume, la logique reste la même : le bon composant, qualifié pour son usage réel.
Trappes de visite, carénages et panneaux d'accès : priorité à la masse, à la tenue aux vibrations et à l'absence de FOD.
Découvrir →Coffrets, véhicules et équipements embarqués soumis à des environnements sévères et à des chocs répétés.
Découvrir →Caisses et baies techniques, avec exigences de comportement au feu (EN 45545) et de tenue aux vibrations.
Découvrir →Capots d'équipements et accès de maintenance, avec contraintes d'hygiène et de nettoyage fréquent.
Découvrir →Armoires et coffrets exposés à la corrosion, aux intempéries et aux écarts de température.
Découvrir →Machines, carters et protections, pour une maintenance rapide, sûre et répétable.
Découvrir →Depuis plus de 30 ans, EPCI Engineering accompagne les industriels sur leurs solutions de fixation. Choisir EPCI, c'est un bureau d'études intégré et l'expérience des environnements les plus contraignants.
Chaque loquet quart de tour est sélectionné et validé pour son application réelle : matière, effort de serrage, tenue aux vibrations et cycle d'ouverture. Objectif : une fermeture fiable dans le temps, pas seulement au premier montage.
C'est la différence entre un composant qui traverse la vie de l'équipement et un composant qu'on remplace.
Une large gamme catalogue pour répondre vite, et un bureau d'études pour concevoir la variante manquante. 40 % des produits EPCI sont customisés ou nouveaux : la référence spéciale n'est pas l'exception, c'est notre quotidien.
Vous n'êtes jamais bloqué par le catalogue.
Définition technique, prototypage fonctionnel, essais de qualification puis production : nous accompagnons votre projet sur toute la chaîne, avec un interlocuteur unique et une logique de performance et de fiabilité.
Un seul interlocuteur, du premier échange à la livraison série.
40 % des produits EPCI sont customisés ou nouveaux. Encombrement, matière, effort de serrage, empreinte particulière ou qualification sectorielle : lorsque le catalogue atteint ses limites, nos équipes conçoivent le loquet quart de tour adapté à votre contrainte et vous accompagnent de la conception à la série. Le développement d'une pièce spécifique fait partie intégrante de notre métier : c'est souvent la voie la plus courte vers la solution vraiment optimale.
Les produits customisés d'aujourd'hui sont les standards de demain.
Décrivez-nous votre besoin — épaisseur de panneau, environnement, secteur — et nous revenons vers vous avec la référence adaptée ou une proposition sur mesure.
